Двоструки планетарни куглични млин

Двострука планетарна структура двоструког планетарног кугличног млина остварује кретање малог диска који покреће један велики планетарни диск. У поређењу са уобичајеним планетарним кугличним млином исте величине, радијус обртаја и брзина ротације посуда млина су знатно повећани, а центрифугална сила куглица за млевење је умножена. Судар, смицање и трење између лоптица за млевење постају значајно повећани. Као резултат тога, ефекат млевења и ефикасност су знатно побољшани. Неки материјали се могу самлети у нанометарску скалу двоструким планетарним кугличним млином. Класа. Двоструки планетарни куглични млин је врста типичног млина високе ефикасности и енергије.

Принцип рада планетарног кугличног млина серије СКСКМ: Постоје два већа планетарна ваљка која врше ротационо кретање инсталирана на основном окретном столу који чини окретно кретање. Још два мања грамофона су инсталирана на сваки већи резервоар ваљка; на сваком мањем окретном тањуру налазе се два резервоара за млин. Машина има укупно четири резервоара за кугле инсталирана на мањим грамофонима. Када се основна грамофонска плоча окреће, ваљак резервоара прави планетарне покрете. Куглице и узорци материјала унутар резервоара се мељу и мешају под великом брзином.

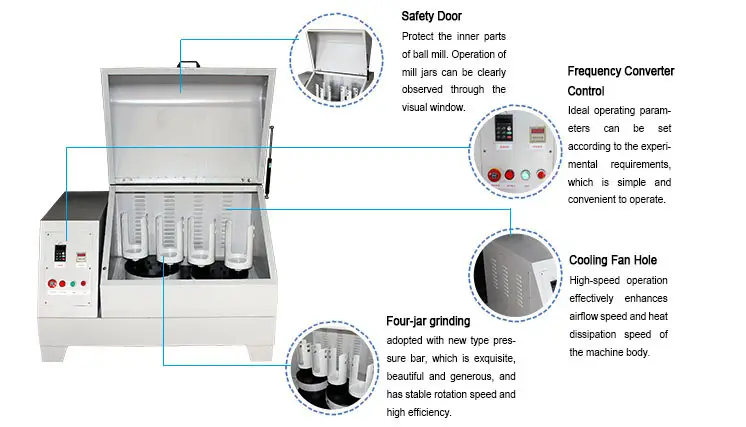

Тенцан двоструки планетарни куглични млин је заварен дебелом челичном плочом, која има високу чврстоћу, отпорност на удар, отпорност на деформације, фину израду, снажан и леп изглед. Материјал механичких делова је строго обрађен процесом термичке обраде и технологијом обраде нумеричке контроле. Мењач је усвојен са квази-запечаћеном структуром уграђеном у жлеб, а погонски зупчаник је направљен од прецизног зупчаника отпорног на хабање. Оквир и структура машине су у потпуности размотрени у дизајну како би се осигурао стабилан, сигуран и поуздан рад млина са куглицама у условима дуготрајног и високог оптерећења и да би се ефикасно постигао ефекат смањења буке у раду машине. Уређај за самоподмазивање течног уља је дизајниран са ниским нивоом буке и високог интензитета, а опремљен је мерачем нивоа течног уља за лаку замену. Са екраном осетљивим на додир микро-рачунара, рад машине постаје згодан, интерфејс је једноставнији и интуитивнији, наизменична контрола унапред и уназад може се лако постићи. Поседује функције мерења времена и меморије за искључивање.
1. Лонац за млин прави два планетарна кретања, ужива високу ефикасност и малу величину честица под високофреквентним ударцима, линеарном силом судара, силом трења. (Прво у Кини)
2. Четири различита узорка могу се добити истовремено. Погодно је за технолога да уради истраживање и развије нови материјал.
3. Зрнатост материјала за храну: Материјал тла ≤10мм, остали материјали ≤3мм.
4. Метода мокрог или сувог млевења. Минимална грануларност праха износи 0.06 μм.
5. Контролисано фреквенцијом, можете подесити брзину према ефекту експеримента.
6. Велики број обртаја диска: 50-400 обртаја у минути.
Мали обртни обрт диска: 100-800 о/мин.
Велика ротација планетарне осе: 100-800 о/мин.
Ротација посуде млина: 200-1600рпм.
7. Планетарни куглични млин има искључено временско напајање, самоокидање унапред и функцију инверзије. Може повећати ефикасност бирањем једносмерног, наизменично, непрекидног рада са подешавањем времена.
8. Снага мотора: 0.4Л, 2Л, 4Л: 0.75КВ, 220В, 50Хз; 16Л, 20Л: 5.5КВ, 380В, 50Хз.
9. Наш планетарни млин са куглицама је функционалан и има низак бари центар, стабилне перформансе, компактну структуру, једноставан рад, поуздану сигурност, ниску буку и мали губитак.

Табела 1 Технички параметри за двоструки планетарни куглични млин

Табела 2 Технички параметри за двоструки планетарни куглични млин

Табела 3 Технички параметри за двоструки планетарни куглични млин

Табела 1 Технички параметри за двоструки планетарни куглични млин

Табела 2 Технички параметри за двоструки планетарни куглични млин

Табела 3 Технички параметри за двоструки планетарни куглични млин
